訂貨舉例:SHF薄型氣爪,缸徑為12,中行程,側面進氣,附磁,其ERP編碼為:SHF12D1R。
| 內徑(mm) | 8 | 12 | 16 | 20 | |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣(經40um以上濾網過濾) | ||||
| 使用壓力范圍 | 0.15~0.7MPa | 0.1~0.7MPa | |||
| 工作溫度℃ | -20~70(不結冰) | ||||
| 給油 | 無需給油 | ||||
| 重復精度① | 士0.05mm | ||||
| 最高使用頻率 | 短行程 | 120c.p.m | |||
| 中行程 | 120c.p.m | ||||
| 長行程 | 60c.p.m | ||||
| 接管口徑 | M3X0.5 | M5xo.8 | |||
①是手指上沒有作用偏負載狀態的值;反之,受齒條與齒輪的齒隙影響,最大值為±0.15mm。
?

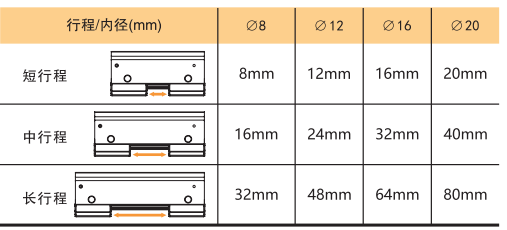

注: 各缸徑的短、中、長3種行程已標準化,可選擇與工件配合最適合的行程。
