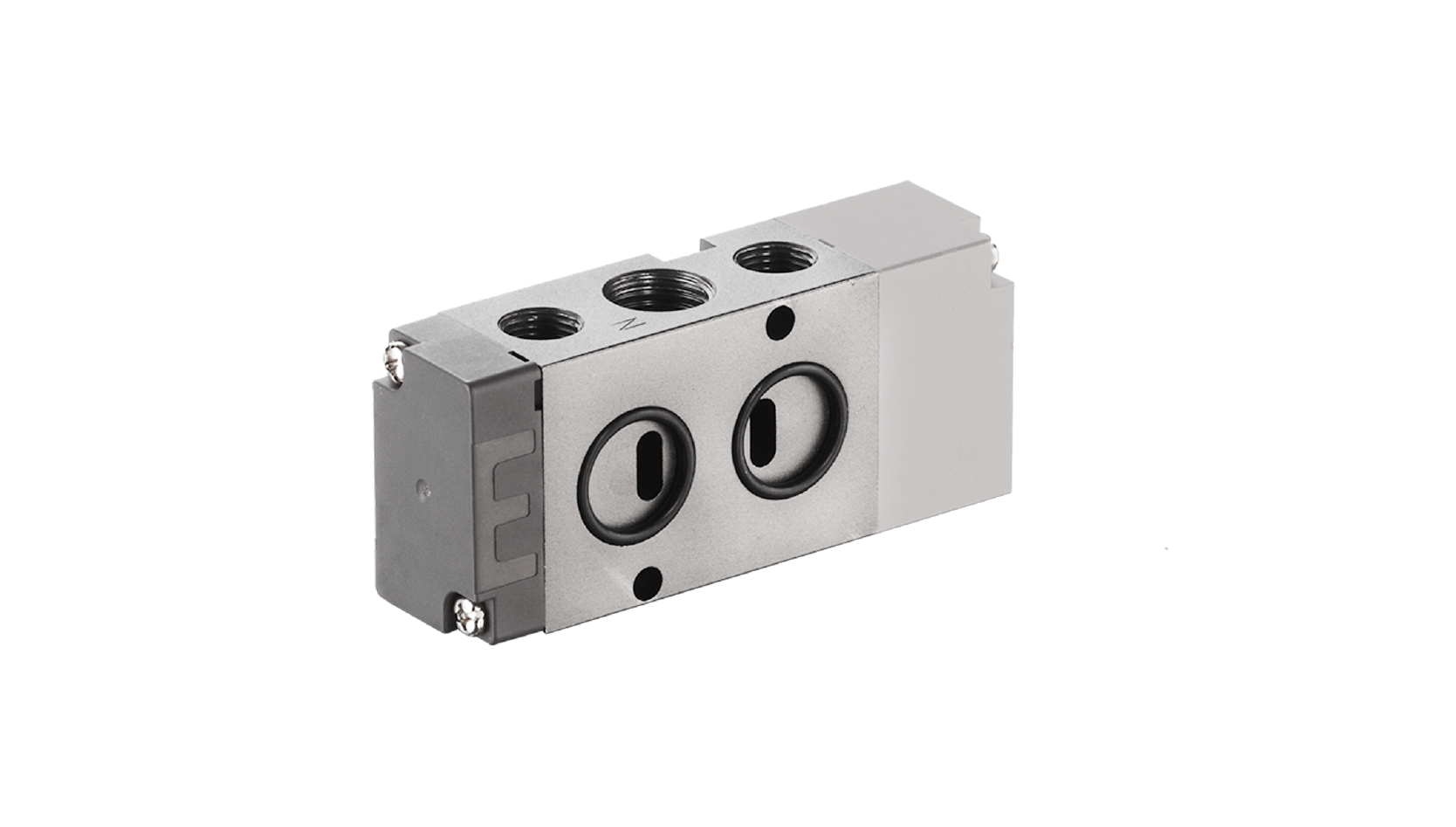

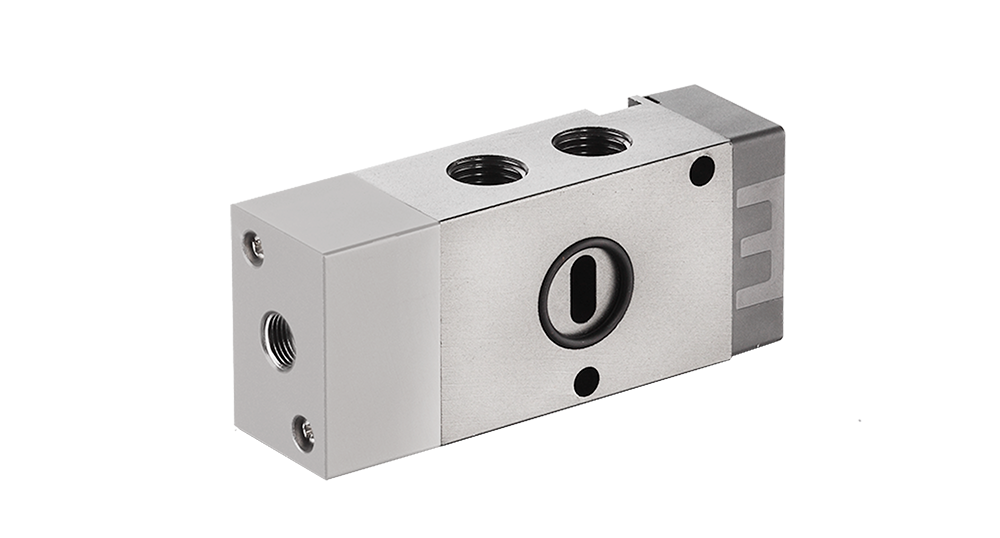

RVA系列 NAMUR氣控閥

? 符合NAMUR接口標準

? 外部氣控式結構；

? 多種規格選擇，滿足不同應用場景需求；

? 結構緊湊，節省空間，安裝便捷；

? 工作壓力：0.15~0.8MPa;

? 工作溫度：-20~+70℃；

配置您的產品

 返回

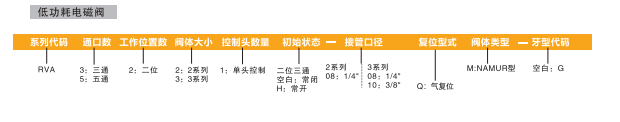

訂貨舉例

訂貨舉例:RVA系列氣控閥，二位三通，2系列閥體，常閉型，單頭控制，接管口徑為1/4，氣復位，閥體類型為NAMUR型，PT牙，其ERP編碼為:RVA3221-08QM-P

規格
型號 RVA5221-08M RVA5231-08M RVA5231-10M
接管口徑 G14(排氣G1/8) G1/4 G3/8[排氣G1/4)
有效截面積(m ) 兩位:16(CV=0.89) 兩位:25(CV=1.40) 兩位:30(CV=1.68)
工作介質 經40μm濾芯過濾的干燥壓縮空氣
動作型式 外部氣控式
復位型式 氣復位
潤滑 不需要
工作壓力(MPa) 0.15~0.8
最大耐壓力(MPa) 1.2
工作溫度(°C) -20~70(不結冰)
絕緣等級 F級
最高動作頻率 兩位:5次/秒
型號 RVA3221-08M RVA3231-08M RVA3231-10M
接管口徑 G1/4 G1/4 G3/8
有效截面積(mm2) 16(CV=0.89) 25(CV=1.40) 30(CV=1.68)
工作介質 經40um濾芯過濾的干燥壓縮空氣
動作型式 外部氣控式
復位型式 氣復位
潤滑 不需要
工作壓力(MPa) 0.15~0.8
最大耐壓力(MPa) 1.2
工作溫度(℃) -20~70(不結冰)
最高動作頻率 5次/秒

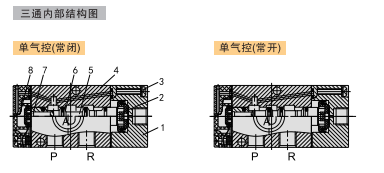

內部結構

序號 零件名稱 材質
1 氣控蓋 鋁合金
2 活塞 POM
3 圓頭螺釘 碳鋼
4 閥體 鋁合金
5 閥桿 鋁合金
6 O令 NBR
7 活塞 POM
8 后蓋 鋅合金

序號 零件名稱 材質
1 氣控蓋 鋁合金
2 活塞 POM
3 螺釘 碳鋼
4 閥體 鋁合金
5 閥桿 鋁合金
6 O令 NBR
7 活塞 POM
8 后蓋 鋅合金
9 回歸座 鋁合金
10 彈簧座 鋁合金
11 C型扣環 65Mn

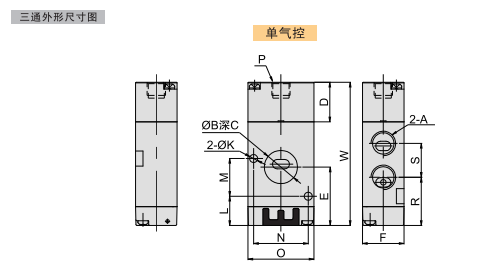

外形尺寸圖

型號\符號 A B C D E F K L M N O P R S W W1*
RVA3221-08QM G1/4 17.6 1.5 21 31 22 4.3 15.5 20 29 35 G1/8 25.5 18 76 87
RVA3231-08QM G1/4 19.6 1.5 23 42.1 27 5.2 18.1 24 32 40 G1/8 31.1 21 94.6 106
RVA3231-10QM G38 19.6 1.5 23 42.1 27 5.2 18.1 24 32 40 G1/8 30.1 23 94.6 106

注：常開型和常閉型之安裝和外形尺寸相同，W1*為雙氣控?fù)Q向閥尺寸

單位
型號\符號 A B C D E F G G1 H I J M O P R S T W W1 W2*
RVA5221-08QM G1/4 G1/8 20 29 25 22 17.6 1.5 23.5 23 4.3 21 35 G1/8 17 36 35 81 92 111
RVA5231-08QM G114 G1/4 24 32 32.1 27 19.6 1.5 32.1 24 5.2 23 4o G1/8 21.6 45 44.1 99.6 111 130
RVA5231-10QM c38 G1/4 24 32 32.1 27 19.6 1.5 32.1 24 5.2 23 40 G1/8 21.6 45 44.1 99.6 111 130

注：W1*為雙氣控閥尺寸，W2*為三位置氣控閥尺寸
